  公共卫生一体机可折叠多功能

  1. 一种可折叠多功能公共卫生一体机,其包括下箱体(1)、与下箱体(1)相铰链的上箱体;其特征在于:所述上箱体为对开门的左、右箱盖(2-1、2-2),所述下箱体(1)内设有检测主机(3)、显示屏(6)及储线槽;所述检测主机(3)的接线端口分别通过连接线连接有1个及以上检测探头,所述储线槽位于检测主机(3)的接线端口侧,所述显示屏(6)与检测主机(3)相连接,所述下箱体(1)外底面上设有可折叠伸缩的支腿。

公共卫生一体机可折叠多功能


  2.根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述可折叠伸缩的支腿包括转动连接件(19)、可折叠伸缩的支撑杆(20)和万向轮(21);所述转动连接件(19)分别与下箱体(1)外底面和支撑杆(20)连接,所述支撑杆(20)的另一端上安装有万向轮(21)。

  3. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述检测主机(3)的接线端口处设有用于将连接线的插头固定于接线端口的卡板(4);所述卡板(4)上设有卡线槽(16);所述卡线槽(16)的宽度小于检测主机(3)的接线端口处插头的直径。

  4. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述下箱体(1)内设置有下端带伸缩杆(6)的升降台,所述伸缩杆(6)一端连接升降台底部,其另一端连接下箱体(1)内相应高度的底板;所述显示屏(5)安装在升降台上。

  5. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述储线槽底部设有一排弹性半圆弧凸起(18),所述半圆弧凸起(18)之间插有隔板(17),所述隔板(17)与其两侧的半圆弧凸起(18)紧配合。

  6. 根权利要求1或4所述的可折叠多功能公共卫生一体机,其特征在于:所述显示屏(5)为平板电脑、笔记本电脑或液晶显示屏,所述显示屏(5)内置有无线传输模块,所述检测主机(3)内置有无线传输模块;所述显示屏(5)和检测主机(3)通过无线传输模块无线连接。

  7. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述下箱体(1)内放置有便携打印机(7),所述便携打印机(7)与检测主机(3)的打印口相连接。

  8. 根权利要求7所述的可折叠多功能公共卫生一体机,其特征在于:所述便携打印机与检测主机(3)之间设有防滑动胶条(9),所述防滑动胶条(9)紧配合在便携打印机(7)和检测主机(3)之间。

  9. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述对开的左、右箱盖(2-1、2-2)内分别设有带门的储物格(8-1、8-2)。

  10. 根权利要求1所述的可折叠多功能公共卫生一体机,其特征在于:所述下箱体(1)上设置有可抽拉出的灯箱(14)。

  说明书

  一种可折叠多功能公共卫生一体机

  技术领域

  本发明涉及一种诊疗设备,具体涉及一种可折叠多功能公共卫生一体机

  背景技术

  现阶段,使用的诊疗设备体积较大,不便于携带,且每次各种监控仪和主机之间反复的接线十分繁琐,不仅造成时间的浪费,对仪器本身也是损耗,特别是在紧急出诊的情况下,时间就是生命,从杂乱的连接线中找出需要的检测线并连接费时费力,而且箱内的医疗器械盒药品相互挤压,在出诊过程中,容易把药品撞破,造成药品之间的污染和医疗器械的腐蚀;而且现有的集成诊断设备比较单一,携带不便,无法完成连接、检测、存储、发送、显示及打印于一体的功能,给医生和病患都带来了很大的不便。

  同时,出诊环境的不确定性,常常使得诊疗设备无法安放或移动不便,需要另外配置支架或移动设备,成本高且增大体积。

  发明内容

  本发明所要解决的技术问题是提供一种移动方便、功能多元、无需插拔检测探头的连接线、省时省力的可折叠多功能公共卫生一体机

  本发明采用如下技术方案:

  一种可折叠多功能公共卫生一体机,包括下箱体、与下箱体相铰链的上箱体;所述上箱体为对开门的左、右箱盖,所述下箱体内设有检测主机、显示屏及储线槽;所述检测主机的接线端口分别通过连接线连接有1个及以上检测探头,所述储线槽位于检测主机的接线端口侧,所述显示屏与检测主机相连接,所述下箱体外底面上设有可折叠伸缩的支腿。

  进一步的,所述可折叠伸缩的支腿包括转动连接件、可折叠伸缩的支撑杆和万向轮;所述转动连接件分别与下箱体外底面和支撑杆连接,所述支撑杆的另一端上安装有万向轮。

  进一步的,所述检测主机的接线端口处设有用于将连接线的插头固定于接线端口的卡板;所述卡板上设有卡线槽;所述卡线槽的宽度小于检测主机的接线端口处插头的直径。

  进一步的,所述下箱体内设置有下端带伸缩杆的升降台,所述伸缩杆一端连接升降台底部,其另一端连接下箱体内相应高度的底板;所述显示屏安装在升降台上。

  进一步的,所述储线槽底部设有一排弹性半圆弧凸起,所述半圆弧凸起之间插有隔板,所述隔板与其两侧的半圆弧凸起紧配合。

  进一步的,所述显示屏为平板电脑、笔记本电脑或液晶显示屏,所述显示屏内置有无线传输模块,所述检测主机内置有无线传输模块;所述显示屏和检测主机通过无线传输模块无线连接。

  进一步的,所述下箱体内放置有便携打印机,所述便携打印机与检测主机的打印口相连接。

  进一步的,所述便携打印机与检测主机之间设有防滑动胶条,所述防滑动胶条紧配合在便携打印机和检测主机之间。

  进一步的,所述对开的左、右箱盖内分别设有带门的储物格。

  进一步的,所述下箱体上设置有可抽拉出的灯箱。

  本发明的有益效果是:

  (1)把检测探头与检测主机直接连接不插拔,在检测主机一侧设置有储线槽,各种检测探头的连接线即使不插拔也能轻松放置在储线槽内,使用时即开即用,插头处设有卡板,保证每次拿取检测探头时不会将数据线上插头拔出,能够使插头紧紧固定在接线端口;所述检测探头每次不插拔,随取随用,方便省力;增加了可落下和折叠到下箱体底部的支腿,且支腿在不使用时可以折叠在下箱体上的凹槽中,使得下箱体的表面从侧面看不到支腿,将便携和省空间合为一体,使用方便,不仅相当于自带桌台,而且带有万向轮的支腿移动方便。

  (2)将显示屏放置在装有伸缩杆的升降台上,高度可调,显示屏与升降台转动连接,使得显示屏的与人眼角度可调,符合人体工学,提高了对出诊时恶劣情况的适应性。

  (3)储线槽中可根据需要插入隔板,且隔板间隔可调,使用灵活,适用于带各种连接端口的检测主机,配合底部半圆弧凸起,能有效避免连接线之间相互缠绕,避免检测探头相互碰撞,且检测探头分隔放置更加卫生。

  (4)通过内置的无线传输模块实现显示屏和检测主机之间的数据传输,减少了连接线的麻烦,使得显示单元和诊疗主机能够取出使用,不受连接线长度限制。

  (5)本发明中设有放置有便携打印机与诊疗主机连接,可以随时根据需要将病患的检测数据打印出来,方便实用。

  (6)本发明的下箱体上设置有可抽拉出的灯箱,能够观看CT影像片,实现一机多用。

  (7)本发明设置了带门的储物格根据需要自由设计大小,增大携带空间,对药品和仪器分门别类放置,卫生又便于查找。

  附图说明

  附图1为本发明的结构示意图;

  附图2为本发明中可折叠伸缩的支腿收藏时的结构示意图;

  附图3为本发明中可折叠伸缩的支腿打开时的结构示意图;

  附图4为本发明中卡板的结构示意图。

  附图5为本发明中储线槽的结构示意图。

  其中,1下箱体、2-1左箱盖、2-2右箱盖、3检测主机、4卡板、5显示屏、6伸缩杆、7便携打印机、8-1~8-2储物格、9防滑动胶条、10采样门、11小型显示屏、12充电单元、13仪器存放区、14灯箱、15提手、16卡线槽、17隔板、18半圆弧凸起、19转动连接件、20支撑杆、21万向轮、22推手架。

  具体实施方式

  下面结合附图1~5和具体实施方式对本发明作进一步详细的描述。

  如附图1~5所示,一种可折叠多功能公共卫生一体机,包括下箱体1、与下箱体1相铰链的上箱体;所述上箱体为对开门的左、右箱盖2-1、2-2,所述下箱体1内设有检测主机3、显示屏6及储线槽;所述检测主机3的接线端口分别通过连接线连接有1个及以上检测探头,所述储线槽位于检测主机3的接线端口侧,所述显示屏6与检测主机3相连接,所述下箱体1外底面上设有可折叠伸缩的支腿。使用时免插拔各种连接线,随开随用,检测结束后关机直接将带有检测探头的连接线收入储线槽,合上箱体即可,省时省力,且不频繁插拔,有利于延长仪器的使用寿命。

  进一步的,所述可折叠伸缩的支腿包括转动连接件19、可折叠伸缩的支撑杆20和万向轮21;所述转动连接件19分别与下箱体1外底面和支撑杆20连接,所述支撑杆20的另一端上安装有万向轮21,增加了可落下和折叠到下箱体1底部的支腿,且支腿在不使用时可以折叠在下箱体1上的凹槽中,使得下箱体1的表面从侧面看不到支腿,将便携和省空间合为一体,使用方便,不仅相当于自带桌台,而且带有万向轮21的支腿移动方便。

  进一步的,所述检测主机3的接线端口处设有用于将连接线的插头固定于接线端口的卡板4;所述卡板4上设有卡线槽16;所述卡线槽16的宽度小于检测主机3的接线端口处插头的直径,所述卡板4为弹性橡胶材质,如附图4所示,所述卡线槽16的数量与所需的连接线的插头的数量相匹配,所述卡线槽16可以为上下统一宽度的槽状,也可以由表及里逐渐变宽,为上窄下宽的结构,所述卡线槽16的宽度不超过连接线上插头的宽度,由于为弹性橡胶材质,可通过掰开卡线槽16上部将插头塞入并紧配合在合适的地方,以保证每次拿取检测探头时不会将连接线上插头拔出,能够使插头紧紧固定在接线端口。

  进一步的,可以在卡线槽16的内侧面上设置增大摩擦的凸起或磨砂层。

  进一步的,所述下箱体1内设置有下端带伸缩杆6的升降台,所述伸缩杆6一端连接升降台底部,其另一端连接下箱体1内相应高度的底板;所述显示屏5安装在升降台上,且升降台可水平360度旋转,可各种角度观看,增加观看显示屏5的舒适度,尤其适用于讲解病例时使用。

  进一步的,所述储线槽底部设有一排弹性半圆弧凸起18,所述半圆弧凸起18之间插有隔板17,所述隔板17与其两侧的半圆弧凸起18紧配合,通过隔板17的插放间隔不同,搭建出不同大小的空间,用于匹配不同距离的接线端口及不同大小的检测探头,适用性强,且隔板17能有效避免各种检测探头间磨损和其连接线的缠绕。

  进一步的,所述显示屏5为平板电脑、笔记本电脑或液晶显示屏,所述显示屏5内置有无线传输模块,所述检测主机3内置有无线传输模块;所述显示屏5和检测主机3通过无线传输模块无线连接。所述无限传输模块实现的传输方式包括但不限于WIFI、蓝牙、红外、GPRS、GSM、nRF。

  本发明中显示屏5可取下,配合检测主机3的位置移动而移动,通过无线传输模块配合使用,轻便灵活,适用更多诊疗环境。

  进一步的,所述下箱体1内放置有便携打印机7,所述便携打印机7与检测主机3的打印口相连接,可根据需要随时将病患的检查数据打印出来,为诊断提供方便。

  进一步的,所述便携打印机与检测主机3之间设有防滑动胶条9,所述防滑动胶条9紧配合在便携打印机7和检测主机3之间,有效保障便携打印机7和检测主机3之间位置固定,移动本发明时两者不碰撞。

  进一步的,便携打印机7可替换成其他能与检测主机3相连接的输入输出设备。

  进一步的,所述对开的左、右箱盖2-1、2-2内分别设有带门的储物格8-1、8-2,对耗材和物品进行分类,易于查找,更加卫生,且实现由更多储物空间的功能。

  进一步的,所述下箱体1上设置有可抽拉出的灯箱14,能够观看CT影像片,实现一机多用。

  进一步的,所述下箱体1和/或上箱体内表面覆盖有减震层,所述减震层为发泡塑料层、橡胶层或其他弹性体制成的材料层。

  进一步的,所述下箱体1内设置有仪器存放区13,所述仪器存放区13中放置有超声波清洗机、便携式医用冰箱和/或制氧机,能随时对医用设备进行消毒、保温或为病人吸氧,一机多用,使本发明更加人性化,功能更强大多用性更好。

  进一步的,所述下箱体1的一侧面上设置有可打开的采样门10,所述可打开的采样门10和检测主机3上的弹出的采样口位置相对应,方便在检测主机3不取出的情况下也能收集检测样本,安全又卫生。

  进一步的,所述下箱体1内放置有充电单元12,所述充电单元12包括蓄电池、插座和USB插口,所述插座和USB插口分别与蓄电池的相应输出口连接,可随时充电,为检测主机3及其他仪器设备及时充电提供方便。

  进一步的,所述检测主机3上设置有单独的小型显示屏11,单独取出使用检测主机3时在小型显示屏11上即可显示所检测的数据,更加便携,增强多功能性。

  进一步的,所述上箱体上设有提手15,便于搬运。

  进一步的,所述下箱体1和/或上箱体上还可设有推手架22,便于在支腿落下的时候推动本发明移动,同时可作为架子搭放相应的耗材伙工具。

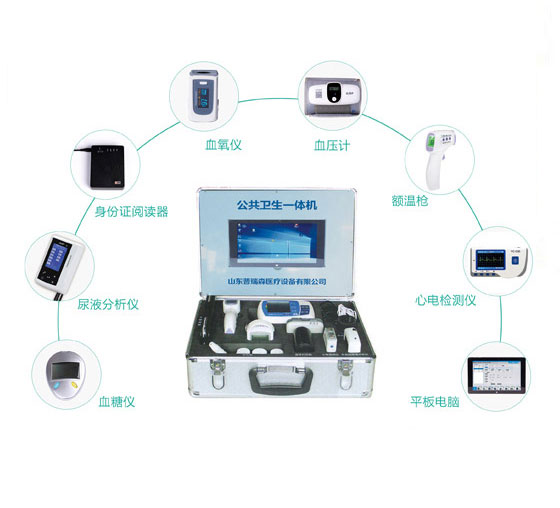

  所述检测探头选自血压袖带、血氧探头、心电导联探头、体温探头、血球检测探头、血红蛋白检测探头、血糖测试传感器或尿常规检测探头的一种或两种以上。

  上述的血压袖带、血氧探头、心电导联探头、体温探头、血球检测探头、血红蛋白检测探头、血糖测试传感器和尿常规检测探头为常用的医用检测装置,故未给出图示。

  所述检测主机3的型号为XZMDS-1500B-MB,即循证便携式医生工作站-1500式基础型-主机模块。

公共卫生一体机可折叠多功能


  以上所述实施方式仅为本发明的优选实施例,而并非本发明可行实施的穷举。对于本领域一般技术人员而言,在不背离本发明原理和精神的前提下对其所作出的任何显而易见的改动,都应当被认为包含在本发明的权利要求保护范围之内。
