节点模块
节点模块主要包括身份证识别模块、电子锁模块、各种医疗传感器等。
2. 2. 1 身份证模块
用户通过刷身份证进行注册登录,RFID 模块和处理器 S3C6410 模块连接,刷身份证时只需将身份证放置于该模块的天线可读区域即可读出身份证信息[10]。
该方式简单、快捷。 该模块采用 IDR210 -2 型号来进行身份证信息的读取,它可进行自动找卡、实时读取和显示第二代身份证的文字和照片信息,通过 USB 5 V供电,接口有 RS232、HID USB DEVICE2. 0。
2. 2. 2 电子锁模块

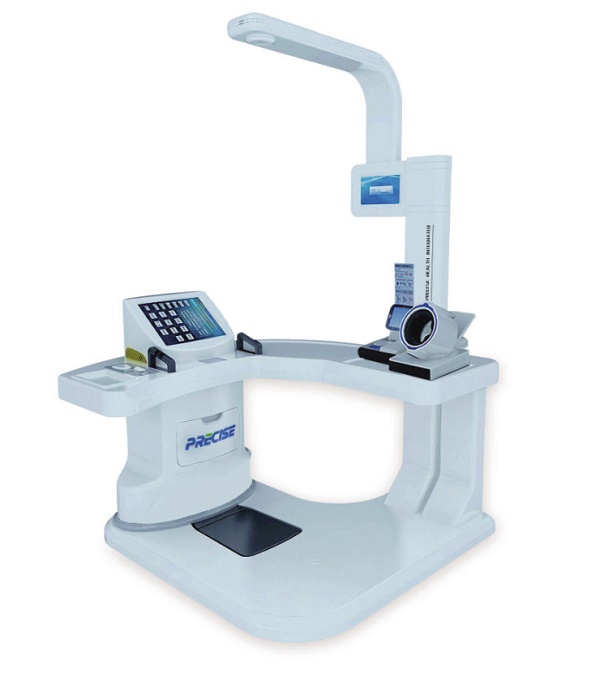

为保证健康一体机在社区的安全性,设计进入系统打开电子锁才能使用设备。 电子锁模块采用 HD-S0627模块,该模块体积小、重量轻、反应灵敏、功耗低,采用12 V 电源模块进行供电,通过嵌入式网关模块对继电器进行控制,从而控制电子锁的开关。
2. 2. 3 传感器模块
数据采集通过各种医疗传感器模块完成,每个传感器通过 UART 数据传输方式与 CC2530 芯片连接,UART 接口的 RX、TX 与 CC2530 芯片的 TX、RX 连接,成为一个 ZigBee 节点,使用自定义的通信协议才能与网关进行通信。
传感器的选取影响设备的稳定性和准确性,因此传感器的选型尤为重要。 设备的身高测量选取性能优良的 LM1812 超声波传感器;体温测量选取的是 HTF03D型红外线体温计;血氧传感器选取 HKS-12C 型血氧饱和度传感器;血压传感器选取 HKB-08B 型血压传感器模块;心电传感器选用 HKD-10C 型数字心电传感器为单导联心电信号采集设备;血糖的测量选取 JHBGM001A 型传感器。
