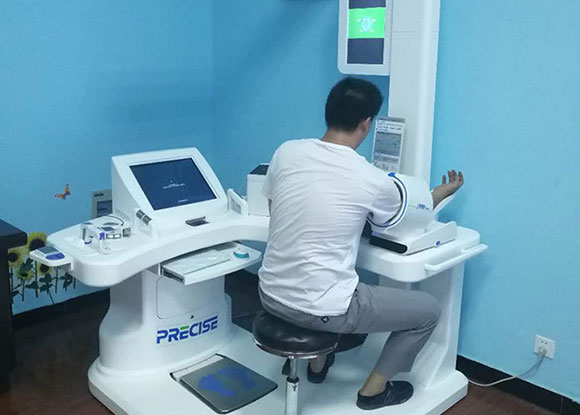

    健康一体机两种体检测量功能的融合

    现有的体检测量仪器,常见的仅仅为体重一身高两种测量功能的融合,缺乏更多功能的一体化;功能单一。

    比如,在药店、学校、超市等人流量多的地方,常会有自助式测量的场景,使用体重一身高功能机,测量结果只得身高和体重,若想获得其他体检数据,如体温、血压等,则需要费时费力地赶往医疗点。

    而且,像在农村,居住较为散落,离医疗点有点远,往往没能得到有效进行体检。

    因此,传统的体重一身高功能机存在不能便利的获得日常生活关注的健康数据的问题。



    技术实现要素:

    为了解决上述的技术问题,本发明的目的是提供一种智能健康一体机

    为实现本发明的目的,本发明所采取的技术方案如下:

    一种智能健康一体机,包括,支撑座;身高杆,固定安装于所述支撑座;滑动板,滑动安装于所述身高杆;视力测试仪,滑动安装于所述身高杆,并位于所述滑动板下方;体温扫描仪,置于所述身高杆的中部;脂肪测量仪,悬挂于所述身高杆的侧面;血压仪,通过伸缩杆固定安装于所述支撑座;称重仪,置于所述支撑座的顶面;超声波骨密仪,安装于所述称重仪下方;中空显示屏,安装于所述身高杆的侧面;及中央控制模块,安装于所述支撑座的底部,并与所述中央显示屏信号连接。

    所述中央控制模块包括身高模块、视力测试模块、体温模块、脂肪测量模块、血压模块、称重模块以及超声波骨密模块。

    进一步地,所述身高模块与所述身高杆和滑动板信号连接。

    进一步地,所述视力测试模块与所述视力测试仪信号连接。

    进一步地,所述体温模块与所述体温扫描仪信号连接。

    进一步地,所述脂肪测量模块与所述脂肪测量仪信号连接。

    进一步地,所述血压模块与所述血压仪信号连接。

    进一步地,所述称重模块与所述称重仪信号连接。

    进一步地,所述超声波骨密模块与所述的超声波骨密仪信号连接。

    进一步地,所述中央显示屏通过显示屏支架固定于所述身高杆的侧面。

健康一体机两种体检测量功能的融合


    本发明与现有技术相比,取得突出的实质性特点和显著的进步为:本发明能简化健康体检的程序,能降低医护人员的工作量,能为体检者缩短体检所耗费的时间;将多个功能集成于一个设备上,能一次性实现多个体检项目的测试。体检得出结果快,且准确。

    附图说明

    为了更清楚地说明本发明具体实施方式或现有技术中的技术方案,下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中,类似的元件或部分一般由类似的附图标记标识。附图中,各元件或部分并不一定按照实际的比例绘制。

    图1为本发明一种智能健康一体机的结构示意图;

    图中各部件名称及序号:支撑座1,显示屏支架2,中控显示屏3,身高杆4,滑动板5,摄像头6,视力测试仪7,体温扫描仪8,脂肪测量仪9,挂钩10,伸缩杆11,血压仪12,超声波骨密仪13,中央控制模块14,称重仪15。

健康一体机两种体检测量功能的融合


    具体实施方式

    为了使本技术领域的人员更好的理解本申请中的技术方案,下面将结合附图和实施例来对本发明的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本申请的一部分实施例,基于本申请中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都应当属于本申请保护的范围。

    如图1所示,一种智能健康一体机,包括,支撑座1;身高杆4,固定安装于所述支撑座1;滑动板5,滑动安装于所述身高杆4;视力测试仪7,滑动安装于所述身高杆4,并位于所述滑动板5下方;体温扫描仪8,置于所述身高杆4的中部;脂肪测量仪9,悬挂于所述身高杆4的侧面;血压仪12,通过伸缩杆11固定安装于所述支撑座1;称重仪15,置于所述支撑座1的顶面;超声波骨密仪13,安装于所述称重仪15下方;中空显示屏3,安装于所述身高杆4的侧面;及中央控制模块14,安装于所述支撑座1的底部,并与所述中央显示屏信号连接。

    体检者站利于支撑座1上,站定后,滑动板5沿身高杆4上滑动至人体头顶,测量升高,测量数据输送至身高模块,经身高模块传送至中央控制模块;视力测量仪7滑动至人体的双眼部位,双眼靠近视力测量仪7,并通过其上的摄像头6来摄取体检者所作出的动作,以此判断体检者的视力;体温扫描仪8扫描人体的体温,将数据输送至体温模块;体检者双手握脂肪测量仪9,所得数据输送至脂肪测量模块,称重仪15测量体检的体重,并将数据输送至称重模块,超声波骨密仪13检测体检者的跟骨部位,并将数据输送至超声波骨密模块;血压仪112测量所得数据输送至血压模块;这些模块所得数据输送至中央控制模块,中央控制模块再将数据输送至中央控制屏,在中央控制屏上显示各项体检数据。
